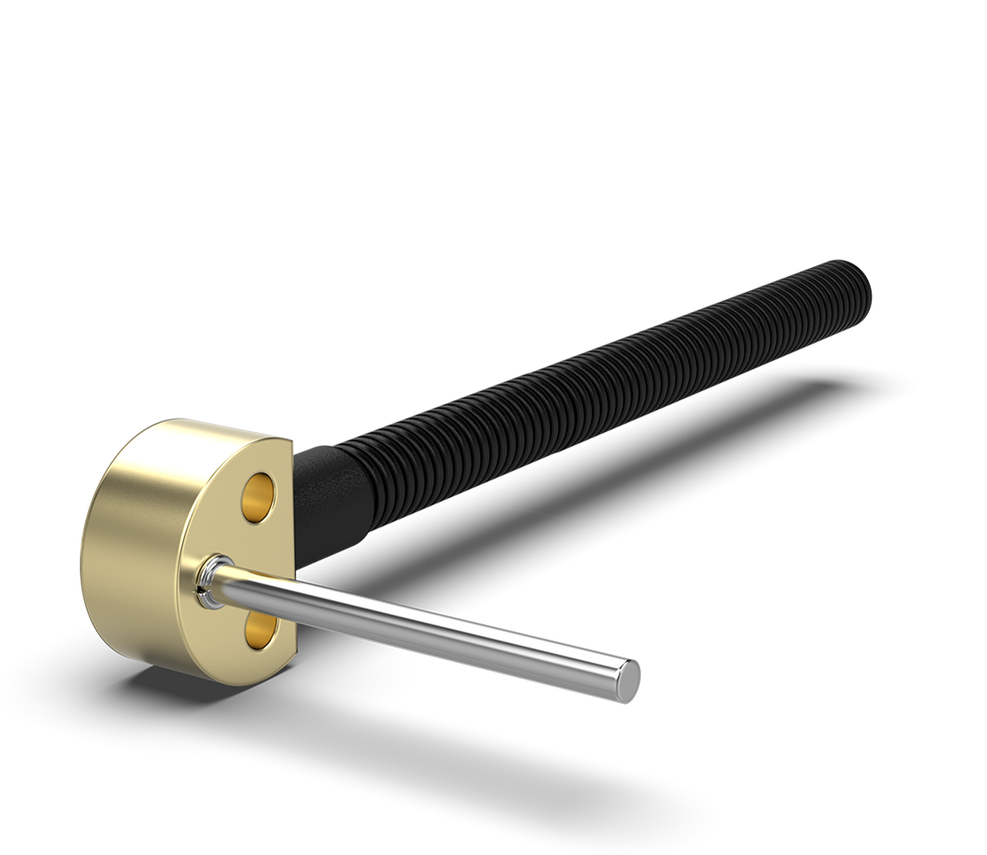

Temperatursensor – GEL 2161

Platin-Widerstandsthermometer Pt100 / Pt1000

Temperatursensor „Made in Germany“ für hohe Qualität, Langlebigkeit und Prozesssicherheit
Robuster Pt100 / Pt1000 Temperaturfühler für präzise und zuverlässige Temperaturmessung von -40 °C bis +250 °C
Anschluss in 2-, 3- und 4-Leiterschaltung für anwendungsgerechte Messgenauigkeit
Edelstahl-Messrohr in Längen von 30 mm bis 140 mm verfügbar
Flexible Integration dank kundenspezifischer Ausführungen

Anfrage & Support

Technische Informationen

Eigenschaften

Kompakter und robuster Sensor für den Einsatz in rauen und beengten Applikationen
Messingflansch mit kundenspezifischen Sonderformen
Kundenspezifische Konfektionierungsmöglichkeiten
In Übereinstimmung mit einer Vielzahl von Normen und Anforderungen für unterschiedlichste Applikationen:
Technische Daten – Umweltprüfungen

Vorteile

Optimierte Lifecycle-Cost
Wartungs- und verschleißfrei
Platzsparend und kompakt
Einfache Integration
Montagefreundlich

Downloads

Produkt	Dokumente	Sprachen
GEL 2161	Technische Information	DE EN
GEL 2161	Begleitinformation*	DE/EN

Registrierung erforderlich

Einsatzgebiete

Bahntechnik

Messung der Statortemperatur am Elektro-Fahrmotor
Überwachung der Schmieröltemperatur in Getriebe und Fahrmotor
Temperaturkontrolle der Lager am Radsatz
Ermittlung verschiedener Temperaturwerte zur Drehgestellüberwachung

Maritime Anwendungen

Überwachung der Schmieröltemperatur in Schiffsmotoren, Getrieben und Generatoren
Messung der Abgastemperaturen in Motoren und Turboladern
Kontrolle der Kühlwassertemperatur von Motoren

Nutzfahrzeuge

Überwachung der Schmieröltemperatur in Motoren und Getrieben
Temperaturmessung an Lagern in Getrieben

Industrieanlagen

Überwachung der Lagertemperatur in Pumpen, Kompressoren und Ventilatoren
Messung der Öl- und Kühlmitteltemperatur in Hydrauliksystemen
Temperaturkontrolle in Förder- und Mischanlagen zur Prozessoptimierung

Energieerzeugung

Messung der Abgastemperatur in Turbinen und Generatoren
Überwachung der Kühlmitteltemperatur in Kraftwerksanlagen
Temperaturerfassung an Transformatoren und Schaltanlagen zur Zustandsüberwachung

Chemie- und Prozessindustrie

Kontrolle der Prozesstemperatur in Reaktoren, Verdampfern und Destillationskolonnen
Messung von Medien- und Rohrleitungstemperaturen in Produktionsanlagen
Überwachung der Temperatur in Lagertanks und Wärmetauscher

Maßzeichnungen

Kabelabgang Typ K - Kabel ohne Kabelschutz

LK: Kabellänge (im Typenschlüssel definiert)
LM: Messrohrlänge (im Typenschlüssel definiert)
LS: Länge Schrumpfschlauch: bis zu 40 mm (In diesem Bereich lässt sich das Kabel nicht biegen)

Kabelabgang Typ W - Wellrohr NW10

LK: Kabellänge (im Typenschlüssel definiert)
LM: Messrohrlänge (im Typenschlüssel definiert)
LS: Länge Schrumpfschlauch: bis zu 40 mm (In diesem Bereich lässt sich das Kabel nicht biegen)

Alle Maße in mm [inch]

Technische Daten

Messelement	C	M
Temperatursensor-Daten
Messelement gemäß DIN EN 60751: 2009-05	Pt100	Pt1000
Messbereich	-40 °C ... +250 °C
Toleranzklasse	F 0,3 (DIN EN 60751: 2009-05)
Messstrom	0,3 ... 1 mA
Mechanische Daten
Flanschmaterial	Messing
Material Messrohr	Edelstahl
Messrohrdurchmesser	5 mm
Messkopf aktive Länge	10 mm
Messrohrlänge L_M	30 bis 140 mm
Masse (inkl. 2 m Kabel)	ca. 100 g
Umweltprüfungen
Der Drehzahlsensor erfüllt eine Vielzahl von Normen und Anforderungen für unterschiedlichste Applikationen: Technische Daten – Umweltprüfungen

Kabeltyp	A	B	C
Kabeldaten
Temperaturbereich	-40 °C ... +150 °C	-40 °C ... +120 °C
Kabel	PTFE und geschirmt	halogenfrei und geschirmt
Kabeldurchmesser	3,8 ± 0,3 mm	4,8 ± 0,3 mm	5,7 ± 0,3 mm
Kabelquerschnitt	4 x 0,22 mm²	4 x 0,14 mm²	4 x 0,34 mm²
Minimaler Biegeradius statisch / dynamisch	10 x Kabeldurchmesser
Brennverhalten	-	DIN EN 45545-2:2013 für Gefährdungsklasse HL1-3, R15 (EL1A)

Wellrohrdaten
Temperaturbereich	-40 °C ... +95 °C dauerhaft, kurzzeitig +150 °C
Außendurchmesser	13 mm
Biegeradius statisch / dynamisch	20 mm / 50 mm
Brennverhalten	DIN EN 45545-2:2013 für Gefährdungsklasse HL2 (R22 & R23)

Umweltprüfungen

	Schienenfahrzeugindustrie	Maritime Anwendungen	Industrielle Anwendungen
Arbeits- und Betriebstemperatur	-40 °C … +120°C
Lagertemperatur	-40 °C … +120°C
Allgemeine Branchennorm	DIN EN 50155:2022-06	DNV-CG-0339	abhängig von der Anwendung
Isolationsfestigkeit	500V AC / 750V DC DIN EN 50155:2022-06	DNV-CG-0339	500V AC
Elektromagnetische Verträglichkeit	DIN EN 50121-3-2:2017-11	DNV-CG-0339	IEC 61000-6-2:2016 IEC 61000-6-4:2016
Vibrationsfestigkeit	DIN EN 61373:2011-04 Kat. 3	DNV-CG-0339	IEC 60068-2-64:2008 IEC 60068-2-6:2008
Schockfestigkeit	DIN EN 61373-2011-04 Kat. 3	DNV-CG-0339	IEC 60068-2-27:2008
Brandschutz	DIN EN 45545-2:2023-12 NFPA 130 auf Anfrage	IMO 2010 FTP	Auf Anfrage
Schutzart auf der Messseite	IP68
MTTF-Wert	2.000.000 bei 55 °C
