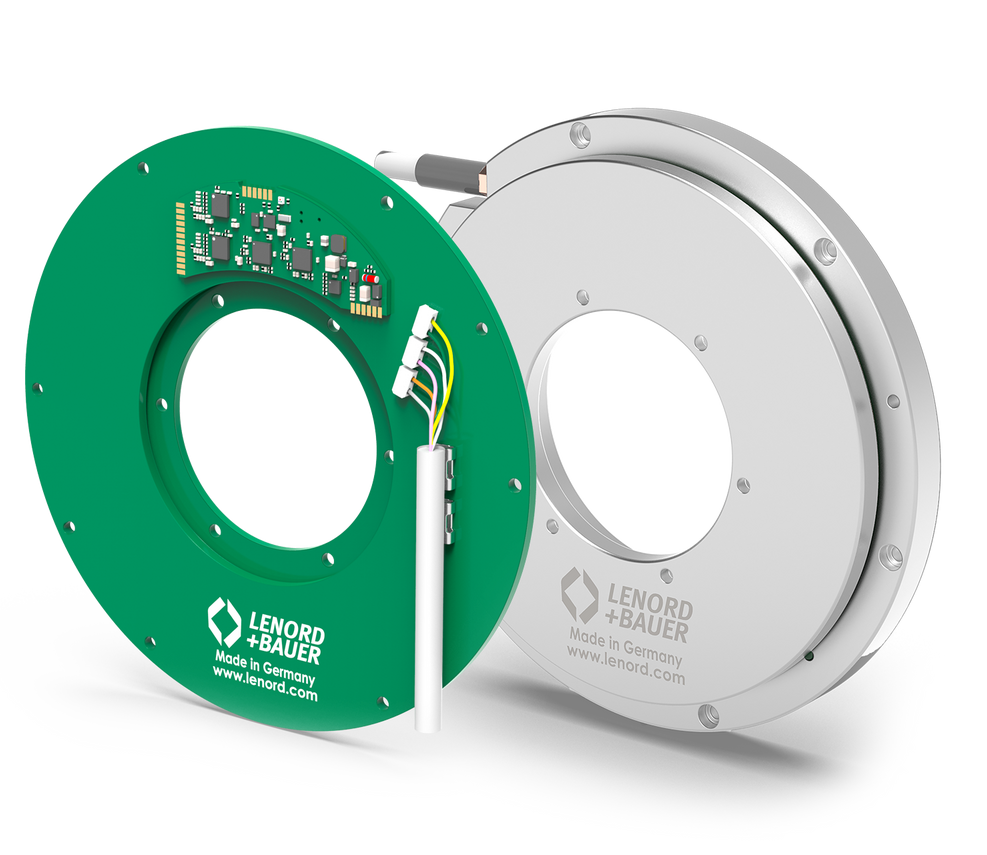

Induktiver Singleturn Absolutwertgeber – GEL AIK10

VarioCODER Absolute

Singleturn Encoder Kit zum Einbau in dynamische Anwendungen
Für die Erfassung von Pollage, Winkel und Drehzahl
Einfache Integration in kompakte Einbausituationen dank flacher Bauform
Maximale Effizienz und Regelungsqualität durch hochgenaue Regelung der Pollage
Reduzierung von Entwicklungs- und Produktkosten

Anfrage & Support

Technische Informationen

Eigenschaften

Drehzahl: ≤ 15.000 min^-1
Genauigkeit: bis 14“
Wiederholgenauigkeit: bis 5“
Auflösung: bis zu 24 Bit
Latenzzeit: < 10 μs
Betriebstemperaturbereich: -40 °C ... +125 °C
Schnittstelle: BiSS-C

Vorteile

Sehr gute Regeleigenschaften bei dynamischen Anwendungen
Unempfindlich gegenüber Staub und Flüssigkeiten
Robust gegenüber Magnetfeldern
Wartungs- und verschleißfrei, da lagerloses System
Intuitives Einrichten und Parametrieren mit dem Servicegerät SensorDEVICE M

Downloads

Downloads

Produkt	Dokumente	Sprachen

Registrierung erforderlich

Einsatzgebiete

Fahrzeugtechnik und Mobilhydraulik

Lenkwinkelmessung und Positionserfassung in autonomen Fahrzeugen
Hubhöhen- und Neigungsüberwachung in Gabelstaplern oder Kränen
Steuerung von Baggerarmen und anderen Baumaschinenkomponenten

Robotik

Positionserfassung in Robotern und Fertigungsanlagen
Steuerung und Überwachung von Förderbändern

Werkzeugmaschinen

Rotative Positionserkennung/-überwachung von Werkzeugen in Bearbeitungszentren
Steuerung von Achsen in hydraulischen und pneumatischen Systemen

Medizinische Geräte

Hochpräzise Positionierung in medizinischen Geräten (z. B. MRT, CT)
Bewegungssteuerung in chirurgischen Robotern, Dosierungssysteme in pharmazeutischen Produktionslinien

Das passende Servicegerät

GEL 211CV0 Service- und Diagnosegerät für VarioCODER mit sin/cos-Ausgang

Maßzeichnungen

AIK10 BP Standardgröße D25 mm

AIK10 BP Standardgröße D60 mm

AIK10 BP Standardgröße D90 mm

AIK10 BG Standardgröße D25 mm

AIK10 BG Standardgröße D60 mm

AIK10 BG Standardgröße D90 mm

Alle Maße in mm [inch]

Technische Daten

AIK10 BP Standardgröße D25 mm

Geometrische Daten
Außendurchmesser	114,2 mm [4,5 inch]
Innendurchmesser	25 mm [0,98 inch]
Nominaler Luftspalt	1,5 mm [0,06 inch]
Elektrische Daten
Versorgungsspannung U_B	5 V DC
Stromaufnahme (ohne Last)	< 100 mA
Schnittstelle	BiSS-C (weitere auf Anfrage)
Absolute Genauigkeit	22 Winkelsekunden
Wiederholgenauigkeit	10 Winkelsekunden
Auflösung	Bis zu 24 bit
Latenz	< 10 μs
Maximal zulässige Drehzahl	≤ 15.000 min^-1
Mechanische Daten
Material	FR-4
Gewicht	160 g [5,64 oz]
Betriebs- und Lagertemperaturbereich	-40 °C ... +125 °C [-40 °F ... 257 °F]

AIK10 BP Standardgröße D60 mm

Geometrische Daten
Außendurchmesser	149,2 mm [5,87 inch]
Innendurchmesser	60 mm [2,36 inch]
Nominaler Luftspalt	1,5 mm [0,06 inch]
Elektrische Daten
Versorgungsspannung U_B	5 V DC
Stromaufnahme (ohne Last)	< 100 mA
Schnittstelle	BiSS-C (weitere auf Anfrage)
Absolute Genauigkeit	17 Winkelsekunden
Wiederholgenauigkeit	7 Winkelsekunden
Auflösung	Bis zu 24 bit
Latenz	< 10 μs
Maximal zulässige Drehzahl	≤ 15.000 min^-1
Mechanische Daten
Material	FR-4
Gewicht	220 g [7,76 oz]
Betriebs- und Lagertemperaturbereich	-40 °C ... +125 °C [-40 °F ... 257 °F]

AIK10 BP Standardgröße D90 mm

Geometrische Daten
Außendurchmesser	179,2 mm [7,06 inch]
Innendurchmesser	90 mm [3,43 inch]
Nominaler Luftspalt	1,5 mm [0,06 inch]
Elektrische Daten
Versorgungsspannung U_B	5 V DC
Stromaufnahme (ohne Last)	< 100 mA
Schnittstelle	BiSS-C (weitere auf Anfrage)
Absolute Genauigkeit	14 Winkelsekunden
Wiederholgenauigkeit	5 Winkelsekunden
Auflösung	Bis zu 24 bit
Latenz	< 10 μs
Maximal zulässige Drehzahl	≤ 15.000 min^-1
Mechanische Daten
Material	FR-4
Gewicht	300 g [10,58 oz]
Betriebs- und Lagertemperaturbereich	-40 °C ... +125 °C [-40 °F ... 257 °F]

AIK10 BG Standardgröße D25 mm

Geometrische Daten
Außendurchmesser	114,2 mm [4,5 inch]
Innendurchmesser	25 mm [0,98 inch]
Nominaler Luftspalt	1,5 mm [0,06 inch]
Elektrische Daten
Versorgungsspannung U_B	5 V DC
Stromaufnahme (ohne Last)	< 100 mA
Schnittstelle	BiSS-C (weitere auf Anfrage)
Absolute Genauigkeit	22 Winkelsekunden
Wiederholgenauigkeit	10 Winkelsekunden
Auflösung	Bis zu 24 bit
Latenz	< 10 μs
Maximal zulässige Drehzahl	≤ 15.000 min^-1
Mechanische Daten
Material	Aluminium
Gewicht	360 g [12,69 oz]
Betriebs- und Lagertemperaturbereich	-40 °C ... +125 °C [-40 °F ... 257 °F]
Schutzart	IP 67

AIK10 BG Standardgröße D60 mm

Geometrische Daten
Außendurchmesser	149,2 mm [5,87 inch]
Innendurchmesser	60 mm [2,36 inch]
Nominaler Luftspalt	1,5 mm [0,06 inch]
Elektrische Daten
Versorgungsspannung U_B	5 V DC
Stromaufnahme (ohne Last)	< 100 mA
Schnittstelle	BiSS-C (weitere auf Anfrage)
Absolute Genauigkeit	17 Winkelsekunden
Wiederholgenauigkeit	7 Winkelsekunden
Auflösung	Bis zu 24 bit
Latenz	< 10 μs
Maximal zulässige Drehzahl	≤ 15.000 min^-1
Mechanische Daten
Material	Aluminium
Gewicht	490 g [17,28 oz]
Betriebs- und Lagertemperaturbereich	-40 °C ... +125 °C [-40 °F ... 257 °F]
Schutzart	IP 67

AIK10 BG Standardgröße D90 mm

Geometrische Daten
Außendurchmesser	179,2 mm [7,06 inch]
Innendurchmesser	90 mm [3,43 inch]
Nominaler Luftspalt	1,5 mm [0,06 inch]
Elektrische Daten
Versorgungsspannung U_B	5 V DC
Stromaufnahme (ohne Last)	< 100 mA
Schnittstelle	BiSS-C (weitere auf Anfrage)
Absolute Genauigkeit	14 Winkelsekunden
Wiederholgenauigkeit	5 Winkelsekunden
Auflösung	Bis zu 24 bit
Latenz	< 10 μs
Maximal zulässige Drehzahl	≤ 15.000 min^-1
Mechanische Daten
Material	Aluminium
Gewicht	650 g [22,92 oz]
Betriebs- und Lagertemperaturbereich	-40 °C ... +125 °C [-40 °F ... 257 °F]
Schutzart	IP 67
