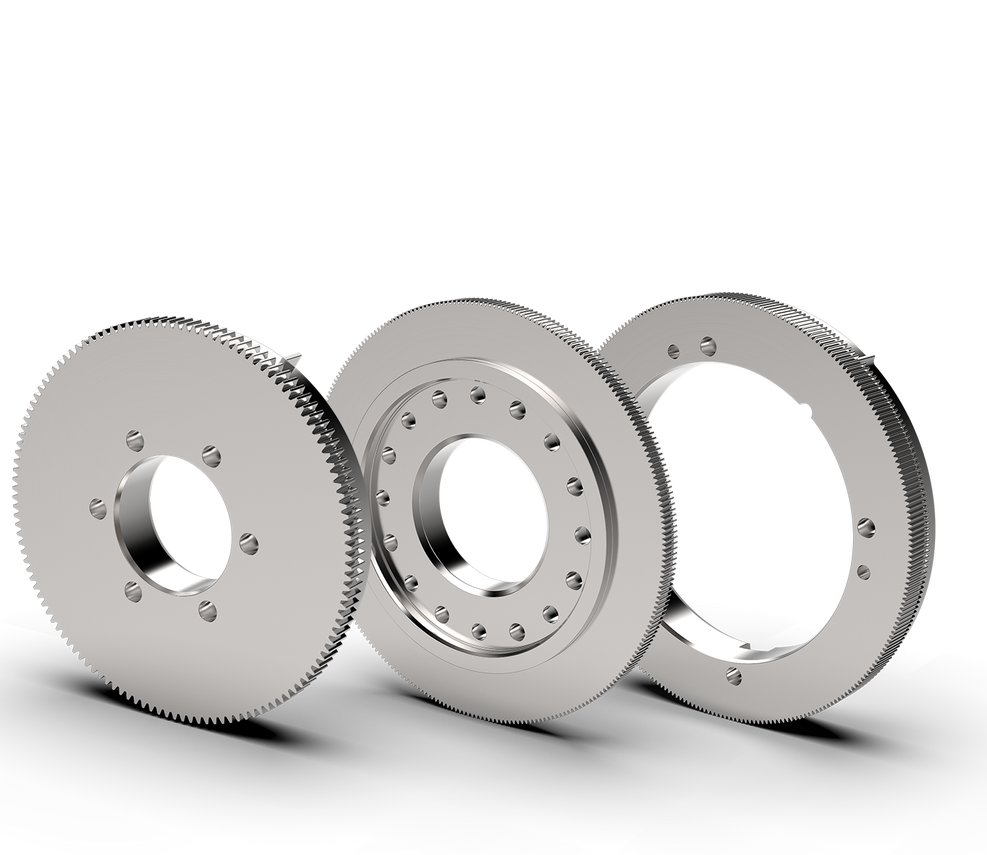

Messzahnräder

Maßverkörperungen für das MiniCODER-System

Präzise Drehzahl- und Positionsmessung mit dem optimal abgestimmten System aus MiniCODER und ferromagnetischem Messzahnrad
Flexible Anpassung durch individuelle Innendurchmesser, Zähnezahl und kundenspezifische Ausführungen
Vielfältige Montageoptionen wie Aufschrumpfen, Klemmen oder Anschrauben für maximale Integrationsfreiheit
Höchste Signalqualität für Anwendungen mit hoher Interpolation und anspruchsvoller Positioniergenauigkeit
Robust und zuverlässig im anspruchsvollen Industrieumfeld durch hochwertige Materialien und präzise Fertigung

Produkt	Dokumente	Sprachen
ZAN	Technische Information	DE EN CN

1: Referenzmarke Z (Zahn auf Zahn)
2: Messzahnrad
3: Bund läuft nicht zur Verzahnung

1: Referenzmarke Fahne (zwischen zwei Zähnen)
2: Messzahnrad
3: Bund läuft nicht zur Verzahnung

Alle Maße in mm [inch]

Zähnezahl z	Modul m [mm]	Außen-Ø da [mm]	Innen-Ø di min [mm]	Innen-Ø di max [mm]	Bund-Ø dr [mm]
100	0,5	51,0	12 H7	30 H7	48
125	0,5	63,5	12 H7	35 H7	60,5
128	0,5	65,0	12 H7	40 H7	62
200	0,5	101	12 H7	70 H7	98
250	0,5	126	12 H7	85 H7	123
256	0,5	129	12 H7	90 H7	126
250	0,3	75,6	12 H7	45 H7	72,6
256	0,3	77,4	12 H7	50 H7	74,4
360	0,3	108,6	12 H7	70 H7	105,6
500	0,3	150,6	12 H7	110 H7	148,2
512	0,3	154,2	12 H7	110 H7	151

Zähnezahl z	Modul m [mm]	Außen-Ø da [mm]	Innen-Ø di min [mm]	Innen-Ø di max [mm]	Bund-Ø dr [mm]
100	0,5	51,0	12 H7	30 H7	46,3
125	0,5	63,5	12 H7	40 H7	58,8
128	0,5	65,0	12 H7	40 H7	60,3
200	0,5	101,0	12 H7	70 H7	96,3
250	0,3	75,6	12 H7	45 H7	71,8
250	0,5	129,0	25 H7	85 H7	121,3
256	0,3	77,4	12 H7	50 H7	73,6
256	0,5	129,0	25 H7	90 H7	124,3
360	0,3	108,6	25 H7	70 H7	104,8
500	0,3	150,6	25 H7	110 H7	146,8
512	0,3	154,2	25 H7	110 H7	150,4
