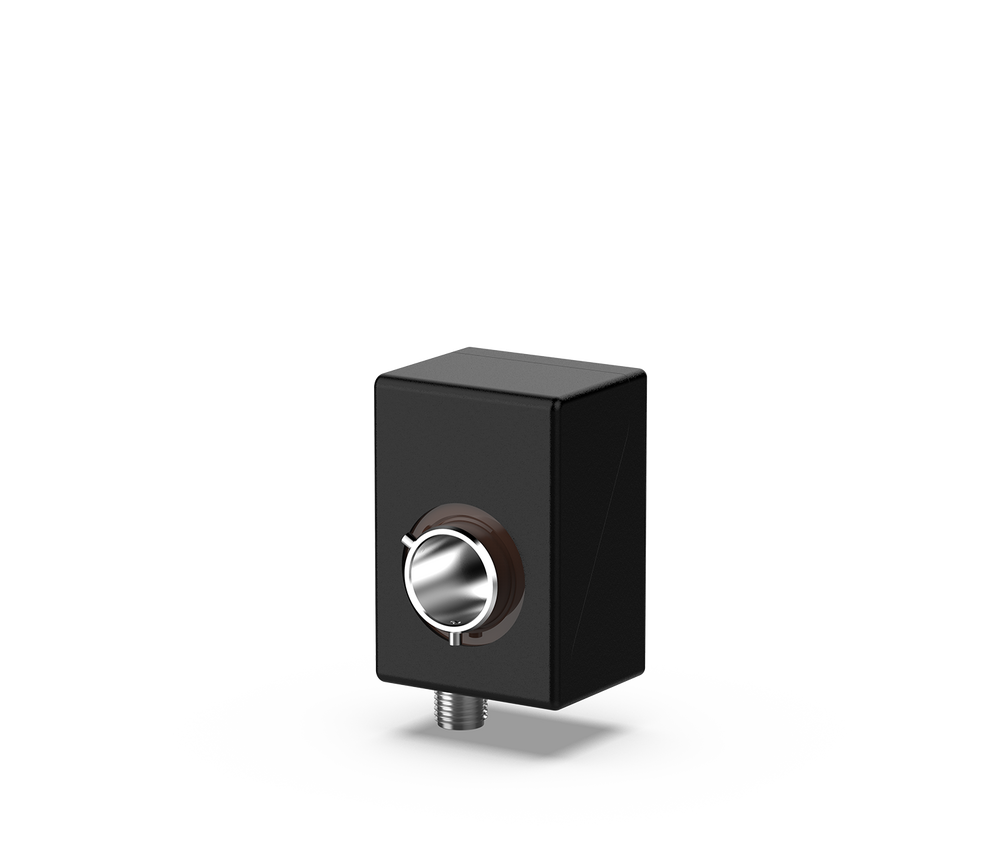

SeGMo-Assist – GEL SEROT
Rotatorischer Sensor für die Positionsanzeige GEL SEPODL
- Magnetisch-absolutes Messsystem zur Erleichterung manueller Verstellvorgänge
- Vorgesehen für den Einsatz mit der Positionsanzeige GEL SEPODL
Technische Informationen
Merkmale
- Gehäusematerial: PA 12 schwarz
- Betriebstemperaturbereich: 0 °C ... +60 °C [32 °F ... 140 °F]
- Schutzart: IP 65
- Batterieloser, magnetisch-absoluter Multiturngeber
- Durchgangshohlwelle 20H7 mm [0,79 H7 in], Edelstahl
- cULus Component Recognition
Vorteile
- Unempfindlich gegenüber EMV-Störeinstrahlungen
- Einfache Verkabelung
- Extrem kompakt für beengte Einbausituationen
- Nach Einschalten der Spannungsversorgung direkt einsetzbar durch absolute Positionserkennung des magnetisch-absoluten Multiturngebers
- Elektrisch wartungsfrei
Downloads
Downloads
| Produkt | Dokumente | Sprachen |
|---|---|---|
| GEL SEROT | Technische Information | DE EN |
| Betriebsanleitung | DE/EN | |
| Begleitinformation | DE/EN |
Registrierung erforderlich
Einsatzgebiete
- Verpackungsmaschinen
- Nahrungsmittel- und Abfüllanlagen
- Holz- und Kunststoffbearbeitungsmaschinen
- Allgemeiner Maschinen- und Anlagenbau
Maßzeichnungen
Alle Maße in mm [inch]
Technische Daten
|
Elektrische Daten |
|
|---|---|
|
Versorgungsspannung UB (kurzschlussfest) |
20 … 30 V DC |
|
Stromaufnahme |
≈ 30 mA bei 24 V DC |
|
Leistungsaufnahme |
Anforderungen an das Netzteil: Maximale Versorgungsleistung: 100 VA |
|
Kommunikationsschnittstellen |
Interne Kommunikationsschnittstelle Lenord+Bauer: RS422, proprietäres Übertragungsprotokoll |
|
Mechanische Daten |
|
|
Sensorwelle |
Durchgangshohlwelle: Edelstahl rostfrei, Durchmesser 20 H7 mm [0,79 H7 in] |
|
Maximal zulässige Drehzahl |
100 min-1 bei ED = 25 % (ED = Einschaltdauer) |
|
Gehäusematerial |
PA 12 schwarz |
|
Gehäuseabmessungen (ohne Anschlusselemente, ohne Drehmomentstütze) |
48 mm × 44,8 mm × 70 mm [1,89 in × 1,76 in × 2,76 in] |
|
Masse |
≈ 145 g [5,11 oz] |
|
Geberdaten |
|
|
Abtastung |
Magnetisch, absolut |
|
Erfassungsbereich des Messsystems |
Unter Spannung: Unendlich Im spannungslosen Zustand: 129 Umdrehungen |
|
Anschlusselemente |
|
|
Kommunikationsschnittstelle und Versorgungsspannung |
8-poliger Stiftstecker M12, A-codiert |
|
Funktionserde |
Flachstecker 6,3 mm [0,25 in] |
|
Umweltprüfungen |
|
|
Betriebstemperaturbereich |
0 °C … +60 °C [32 °F … 140 °F] |
|
Lagertemperaturbereich |
-20 °C … +80 °C [-4 °F … 176 °F] |
|
Maximale relative Luftfeuchte |
Betauung nicht zulässig |
|
Schutzart |
IP 65; gemäß DIN EN 60529:2014-09 |
|
Isolationsfestigkeit |
500 V AC; gemäß DIN EN 61439-1:2012-06 |
|
Elektromagnetische Verträglichkeit |
DIN EN 61326-1:2013-07; Gerät der Klasse B mit Immunitätsanforderungen für industrielle Umgebungen |
|
Vibrationsfestigkeit |
1 ... 100 m/s2 [3,28 ... 328,08 ft/s2], 5 ... 15 Hz; 100 m/s2 [328,08 ft/s2], 15 ... 159 Hz; gemäß DIN EN 60068-2-6:2008-10 |
|
Schockfestigkeit |
800 m/s2 [2624,67 ft/s2], 6 ms, gemäß DIN EN 60068-2-27:2010-02 |
|
Daten für "cULus Recognized Component" |
|
|
Gehäuseart |
Geschlossen |
|
Gerätefunktion |
Prozesssteuerungseinrichtung |
|
Anschluss an die Hauptstromversorgung |
Nein |
|
Überspannungskategorie |
II |
|
Verschmutzungsgrad |
2 |
|
Schutzeinrichtungen |
Klasse III (SELV oder PELV und begrenzte Energie oder LPS) |
|
Luftfeuchtigkeit |
Maximal 80 % bei Temperaturen bis 31 °C [87,8 °F], linear abnehmend auf 50 % relative Luftfeuchtigkeit bei 40 °C [104 °F] |
|
Einsatzhöhe |
≤ 2000 m [1,24 mi] |
|
Einsatz im Nassbereich |
Nein |
|
Beweglichkeit des Geräts |
Unbeweglich |
|
Betriebsbedingungen |
Kontinuierlich |
|
Klassifizierung nach UL61010-1 |
Typ 1 |
|
Zulassungen |
|
|
Europäischer Wirtschaftsraum |
Konformität gemäß EMV-Richtlinie 2014/30/EU |
|
USA und Kanada |
Zertifizierung cULus Recognized Component |
