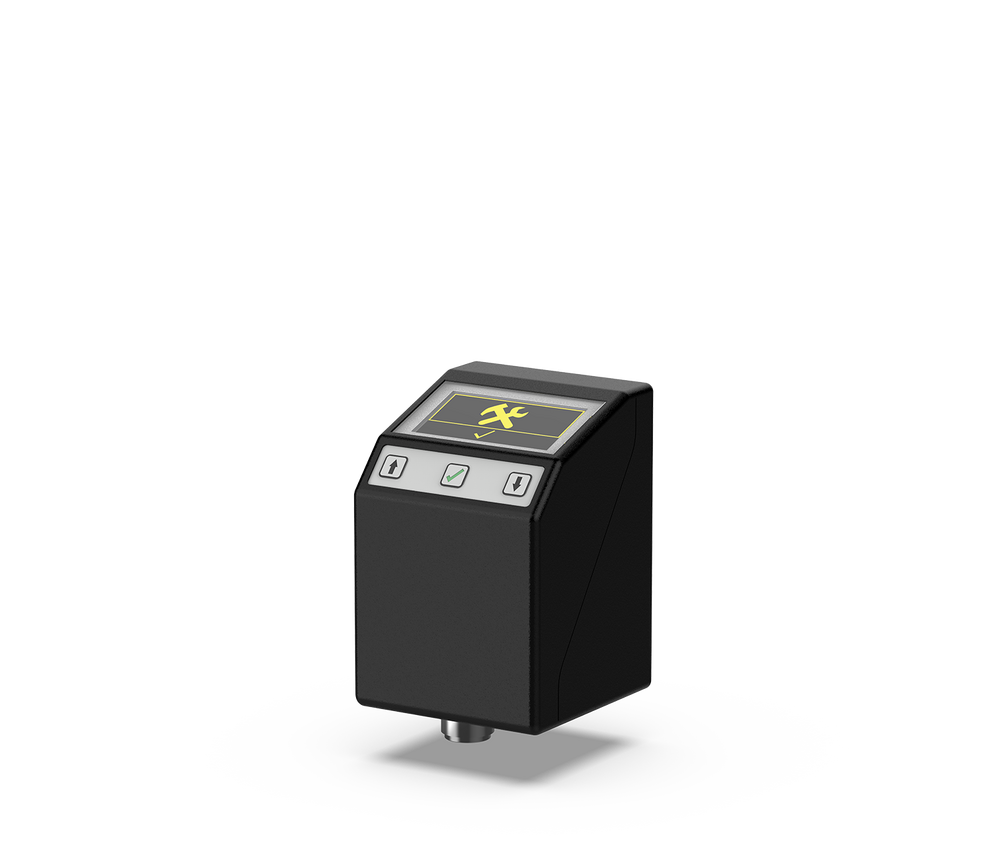

SeGMo-Assist – GEL SEHMI
Sollwertanzeige
- Displayanzeige zur Unterstützung des Bedieners, zum Beispiel beim Formatteil- oder Werkzeugwechsel
Technische Informationen
Merkmale
- Kunststoffgehäuse, ABS
- Betriebstemperaturbereich 0 °C ... +60 °C [32 °F ... 140 °F]
- Helles Grafikdisplay – Darstellung kundenspezifischer Piktogramme
- Schutzart IP 65
- Kommunikationsschnittstellen 1): CAN-Bus mit CANopen-Protokoll (Profil CiA 406) oder IO-Link
- cULus Component Recognition
Vorteile
- Unempfindlich gegenüber EMV-Störeinstrahlungen
- Einfache Verkabelung
- Extrem kompakt für beengte Einbausituationen
- Frei programmierbare Piktogramme zur einfachen Benutzerführung
- Elektrisch wartungsfrei
Downloads
Downloads
| Produkt | Dokumente | Sprachen |
|---|---|---|
| GEL SEHMI | Technische Information | DE EN |
| Betriebsanleitung | DE/EN | |
| Begleitinformation | DE/EN | |
| Schnittstellenhandbuch CANopen* | DE EN | |
| Schnittstellenhandbuch IO-Link* | DE EN | |
| Beschreibung ImgConv Tool* | DE/EN |
Registrierung erforderlich
Einsatzgebiete
- Verpackungsmaschinen
- Nahrungsmittel- und Abfüllanlagen
- Holz- und Kunststoffbearbeitungsmaschinen
- Allgemeiner Maschinen- und Anlagenbau
Maßzeichnungen
Alle Maße in mm [inch]
Technische Daten
|
Elektrische Daten |
|
|---|---|
|
Versorgungsspannung UB (Verpolungsschutz, Überspannungsschutz) |
20 … 30 V DC |
|
Stromaufnahme |
≈ 30 mA bei 24 V DC |
|
Leistungsaufnahme |
Anforderungen an das Netzteil: Maximale Versorgungsleistung: 100 VA |
|
Kommunikationsschnittstellen |
CAN-Bus mit CANopen-Protokoll; IO-Link; keine galvanische Trennung |
|
Mechanische Daten |
|
|
Gehäusematerial |
Kunststoff ABS, anthrazit |
|
Material Sichtfenster |
Kunststoff, Schlagschutz |
|
Gehäuseabmessungen (ohne Anschlusselemente) |
48 mm × 50 mm × 70 mm [1,89 in × 1,97 in × 2,76 in] |
|
Masse |
≈ 90 g [3,17 oz] |
|
Anschlusselemente |
|
|
Kommunikationsschnittstelle und Versorgungsspannung |
5-poliger Stiftstecker M12, A-codiert |
|
Funktionserde |
Flachstecker 6,3 mm [0,25 in] |
|
Bedienelemente |
|
|
Taster |
3 Folientasten |
|
Anzeigeelemente |
|
|
Display |
OLED 1,54“ monochrom, gelb (128 × 64 Pixel, grafisch), Sprache: englisch |
|
Umweltprüfungen |
|
|
Betriebstemperaturbereich |
0 °C … +60 °C [32 °F … 140 °F] |
|
Lagertemperaturbereich |
-20 °C … +80 °C [-4 °F … 176 °F] |
|
Maximale relative Luftfeuchte |
Betauung nicht zulässig |
|
Schutzart |
IP 65; gemäß DIN EN 60529:2014-09 |
|
Isolationsfestigkeit |
500 V AC; gemäß DIN EN 61439-1:2012-06 |
|
Elektromagnetische Verträglichkeit |
DIN EN 61326-1:2013-07; Gerät der Klasse B mit Immunitätsanforderungen für industrielle Umgebungen |
|
Vibrationsfestigkeit |
1 ... 100 m/s2 [3,28 ... 328,08 ft/s2], 5 ... 15 Hz; 100 m/s2 [328,08 ft/s2], 15 ... 159 Hz; gemäß DIN EN 60068-2-6:2008-10 |
|
Schockfestigkeit |
800 m/s2 [2624,67 ft/s2], 6 ms, gemäß DIN EN 60068-2-27:2010-02 |
|
Daten für "cULus Recognized Component" |
|
|
Gehäuseart |
Geschlossen |
|
Gerätefunktion |
Prozesssteuerungseinrichtung |
|
Anschluss an die Hauptstromversorgung |
Nein |
|
Überspannungskategorie |
II |
|
Verschmutzungsgrad |
2 |
|
Schutzeinrichtungen |
Klasse III (SELV oder PELV und begrenzte Energie oder LPS) |
|
Luftfeuchtigkeit |
Maximal 80 % bei Temperaturen bis 31 °C [87,8 °F], linear abnehmend auf 50 % relative Luftfeuchtigkeit bei 40 °C [104 °F] |
|
Einsatzhöhe |
≤ 2000 m [1,24 mi] |
|
Einsatz im Nassbereich |
Nein |
|
Beweglichkeit des Geräts |
Unbeweglich |
|
Betriebsbedingungen |
Kontinuierlich |
|
Klassifizierung nach UL61010-1 |
Typ 1 |
|
Zulassungen |
|
|
Europäischer Wirtschaftsraum |
Konformität gemäß EMV-Richtlinie 2014/30/EU |
|
USA und Kanada |
Zertifizierung cULus Recognized Component |
