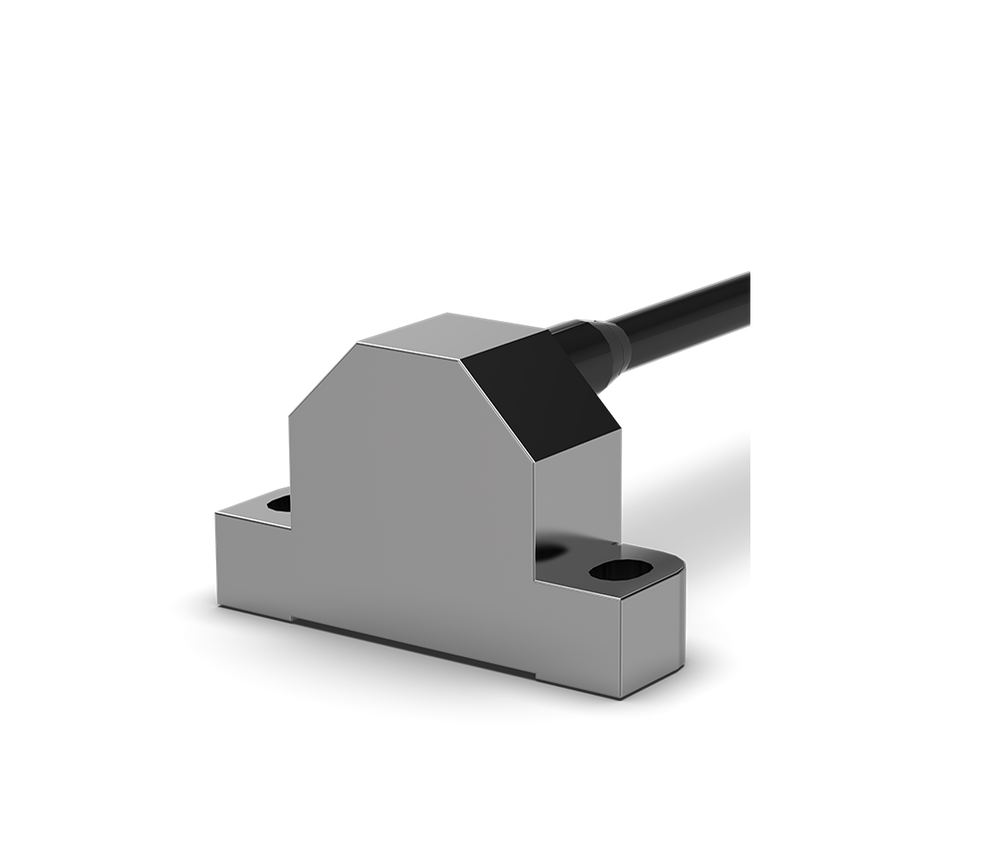

Encoder rotativo incrementale senza cuscinetti – GEL 248

Sensore di giri compatto, ad effetto Hall e a 2 canali, con segnali d'uscita HTL o TTL

Sensore di giri esente da manutenzione e da usura, basato sulla scansione magnetica
Scansione di misure materializzate ferromagnetiche (ad esempio ruote foniche, cremagliere, dischi a fessura e pignoni)
Acquisizione sicura di elevati numeri di giri fino a movimenti striscianti (da 0 Hz a 25 kHz)
Altissima affidabilità di rilevamento del senso di rotazione grazie alla valutazione di due canali
Encoder rotativo extra compatto per un’integrazione semplice in tutte le applicazioni industriali

Richiesta e supporto

Informazioni tecniche

Proprietà

Sensore di giri incrementale a 1 o 2 canali con misurazione differenziale, basato sul principio magnetico
Altissima qualità del segnale per una valutazione affidabile nei sistemi di controllo
Custodia robusta e compatta in pressofusione di zinco
Indicato per misure materializzate diverse come ruote foniche, cremagliere, dischi a fessura o pignoni
Possibilità di misure materializzate con modulo da 1,00 a 4,00
Altissima qualità del segnale per una valutazione affidabile nei sistemi di controllo

Vantaggi

Costo del ciclo di vita ottimizzato
Esente da manutenzione e da usura
A basso ingombro e compatto
Facile integrazione
Facile da montare
Alta qualità del segnale

Downloads

Prodotto	Documento	Lingue
GEL 248	Informazioni tecniche	DE EN CN
GEL 248	Istruzioni di utilizzo*	DE/EN

Registrazione obbligatoria

Area d’impiego

Misurazione del numero di giri e della posizione su riduttori, macchine e motori

Fluidica

Impiego in pompe idrauliche
Impiego in motori idraulici

Disegni dimensionali

Uscita cavo A

(Uscita cavo radiale con manicotto a vite)

Uscita cavo B

(Uscita cavo laterale con manicotto a vite)

Tutte le dimensioni sono in mm [pollici]

Dati tecnici

Visualizzazione dei modelli di segnale

Modello del segnale V-

2 canali, sfasamento di 90°

Modello del segnale X-

2 canali, sfasamento di 90°, con canali invertiti

Modello del segnale X-

2 canali, sfasamento di 90°, con canali invertiti; 5 V ± 10 %

Modelli di segnale	V	X	T
Dati elettrici
Tensione di alimentazione U_B (protetta da inversione di polarità)	da 10 a 30 V CC		5V ± 10 %
Corrente assorbita I_B (senza carico)	≤ 50 mA
Segnale di uscita (a prova di cortocircuito)	Segnali a onda quadra
Livello di uscita	HTL		TTL
Livello del segnale di uscita Alto	≥ U_B - 2 V		≥ 3,5 V
Livello del segnale di uscita Basso	≤ 1,5 V		≤ 0,8 V
Corrente di uscita per canale	≤ 20 mA
Intervallo di frequenza	da 0 a 20 kHz
Ciclo di lavoro	50% ± 20%
Sfasamento	tip. 90°
Dati meccanici
Materiale della custodia del sensore	Zinco
Peso del sensore (cavo da 2 m incluso)	ca. 150 g
Dati del cavo
Cavo	privo di alogeni e schermato
Diametro del cavo	5,5 ± 0,2 mm	5 - 0,3 mm	5 - 0,3 mm
Sezione del cavo	4 × 0,5 mm²	9 × 0,15 mm²	9 × 0,15 mm²
Raggio di curvatura minimo statico/dinamico	11 mm / 28 mm	10 mm / 25 mm	10 mm / 25 mm
Valutazioni ambientali
Temperatura operativa e d'esercizio	da -40 °C a +120 °C
Temperatura di stoccaggio	da -40 °C a +120 °C
Resistenza di isolamento	500 V CC > 1 MΩ
Resistenza alla tensione	500 V CA, 1 minuto
Compatibilità elettromagnetica Emissione di disturbi Immunità elettromagnetica	DIN EN 61000-6-4; DIN EN 61000-6-3 DIN EN 61000-6-2; DIN EN 61000-6-1
Grado di protezione sul lato di misura	IP 68
Resistenza alle vibrazioni	200 m/s2 (EN 60068-2-6)
Resistenza agli urti	200 m/s2 (EN 60068-2-6)
Valore MTTF	2.000.000 h a 55 °C
Requisiti della ruota fonica
Materiale della ruota fonica	Acciaio ferromagnetico
Forma della dentatura della ruota fonica	Dentatura a evolvente secondo DIN 867
Larghezza della ruota fonica	≥ 10 mm
Eccentricità ammissibile	≤ 0,3 mm
Modulo m della ruota fonica	da 1,00 a 4,00 (ulteriori su richiesta)
