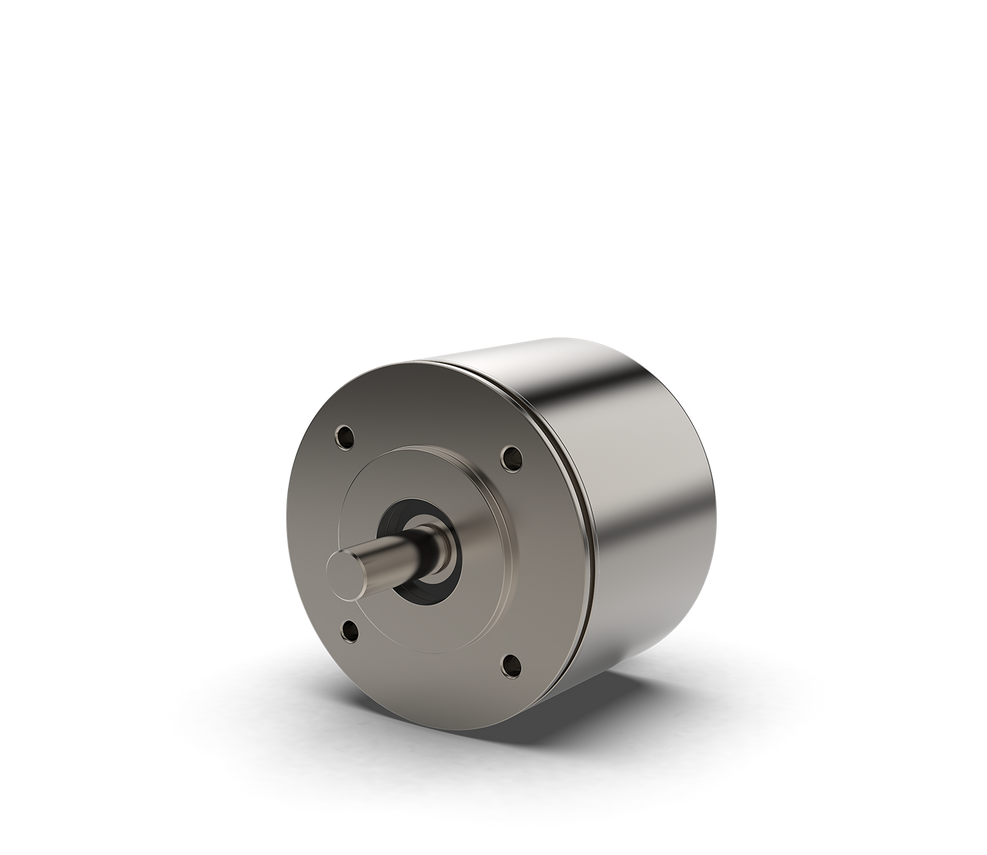

Encoder rotativo magnetico incrementale - GEL 260

per alte sollecitazioni

Encoder rotativi magnetici incrementali ad alta risoluzione con progettazione meccanica robusta.
Tecnologia affermata in tutto il mondo nelle più disparate applicazioni, indicata per ambienti industriali assai difficili.
Fornibile con uscita dotata di connettore a spina o cavo, radiale o assiale.
Opzionalmente fornibile con custodia incapsulata resistente alla pressione, grado di protezione IP 54, omologazione ATEX e omologazione IECEx.
Un’alta affidabilità abbinata a una lunga durata in servizio caratterizza gli encoder rotativi magnetici incrementali.

Richiesta e supporto

Informazioni tecniche

Proprietà

Alta risoluzione fino a 273408 impulsi per giro
Interpolazione fino a 1024 impulsi
In opzione ulteriore uscita in corrente da 0 a 20 mA, da 4 a 20 mA, da -20 a + 20 mA
Segnale di riferimento
Alta compatibilità elettromagnetica

Vantaggi

Assoluta sicurezza operativa anche ad alta umidità dell’aria (rugiada) e variazioni di temperatura frequenti
Resiste a intensi urti e vibrazioni
Non viene influenzato dall'azione dello sporco o dalla nebbia d'olio
Nessun invecchiamento della tecnologia sensoristica magnetica

Downloads

Prodotto	Documento	Lingue
GEL 260	Informazioni tecniche	DE EN
	Informazioni tecniche accessori	DE EN CN
	Istruzioni di utilizzo	DE/EN

Registrazione obbligatoria

Area d’impiego

Industria pesante
Macchine per la carta e confezionatrici
Impianti di imbottigliamento
Sistemi di trasporto e immagazzinamento
Macchine per la lavorazione di acciaio, legno, pietra, materie plastiche ecc.

Disegni dimensionali

Disegno dimensionale GEL 260

A Uscita connettore assiale
R Uscita connettore radiale

Tutte le dimensioni sono in mm [pollici]

Dati tecnici

Visualizzazione dei modelli di segnale

Modello del segnale T, TN

Modello del segnale T; Livello logico TTL

Modello del segnale U, UN

Modello del segnale U; Livello logico TTL

Modello del segnale S, SN

Modello del segnale S, Livello logico HTL

Modello del segnale V, VN

Modello del segnale VN; Livello logico HTL

Modello del segnale X, XN

Modello del segnale XN; Livello logico HTL

Modelli di segnale	T, TN	U, UN	S, SN
Dati generali
Risoluzione (impulsi per giro)	da 60 a 273 408
Intervallo di misurazione	da 36° a 0,0013°
Limite di errore	0,07°
Scostamento del passo di misura	0,01°
Ripetibilità	0,005°
Dati elettrici
Tensione di esercizio	5 V CC ± 5 %	da 10 a 30 V CC
Assorbimento di potenza	≤ 1,0 W ≤ 1,4 W	≤ 1,3 W ≤ 1,65 W
Frequenza d'uscita	≤ 200 kHz
Livello del segnale di uscita	TTL		HTL
Livello di uscita Alto	≥ U_B - 1,00 V a I = 10 mA; ≥ U_B - 1,20 V a I = 30 mA	4,00 V aI = 10 mA; ≥ 3,85 V aI = 30 mA	≥ U_B - 1,80 V a I = 10 mA; ≥ U_B - 2,20 V a I = 30 mA
Livello di uscita Basso	≤ 0,75 V a I = 10 mA; ≤ 1,00 V a I = 30 mA		≤ 1,15 V a I = 10 mA; ≤ 1,55 V a I = 30 mA
Dati meccanici
Diametro albero	6, 8, 10, 12 mm
Diametro custodia	90 mm
Peso	700 g
Massimo numero di giri operativo	10 000 min^-1
Momento d’inerzia del rotore	7,5 x 10^-5 kgm²
Coppia operativa	0,03 Ncm (< 0,1 Nm)
Coppia di avviamento	0,05 Nm (0,1 Nm)
Carico ammissibile sull’albero (punto di presa a 15 mm dal punto di fissaggio della flangia)	200 N assiale, 200 N radiale
Durata utile dei cuscinetti a carico massimo dell’albero a metà carico dell’albero	2000 x 10⁶ giri 12 600 x 10⁶ giri
Condizioni ambientali
Temperatura operativa	da 0 °C a +70 °C(5)/ da -20 °C a +85 °C (temperatura operativa) / da -20 °C a +85 °C (opzionale)
Intervallo di temperatura di stoccaggio	da -40 °C a +105 °C
Grado di protezione	IP 65, IP 64
Resistenza alle vibrazioni (DIN EN 600068-2-6)	100 m/s², da 10 a 2000 Hz
Resistenza gli urti (DIN EN 60068-2-27)	1000 m/s², 11 ms
Compatibilità elettromagnetica	EN 61000-6-1 fino a 4
Resistenza di isolamento	500 V CA > 1 MΩ
Resistenza alla tensione	500 V CA, 1 minuto
