SeGMo-Assist – GEL SELIN

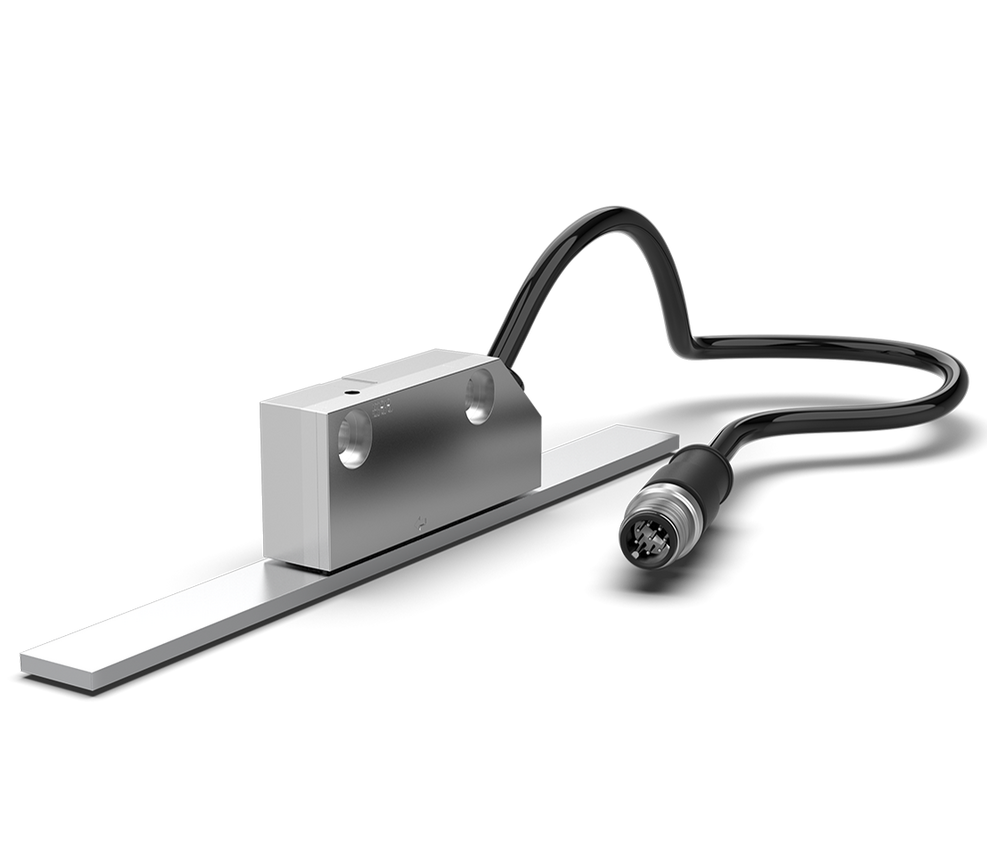

Sensore lineare per l'indicatore di posizione GEL SEPODL

Sistema magnetico assoluto di misurazione della lunghezza per facilitare processi di regolazione manuale
Previsto per l'impiego con l'indicatore di posizione GEL SEPODL

Insensibile alle interferenze CEM
Cablaggio semplice
Impiegabile subito dopo l’attivazione dell’alimentazione elettrica grazie al rilevamento della posizione assoluta
Scansione senza usura
Esente da manutenzione elettrica

Registrazione obbligatoria

X: Lunghezza del cavo (tipo di connettore)

Tutte le dimensioni sono in mm [pollici]

Dati elettrici
Tensione di alimentazione U_B(protetta da inversione di polarità, protetta da sovratensione)	da 20 a 30 V CC
Massima corrente assorbita	50 mA
Interfaccia di comunicazione	SSI Gray
Dati meccanici
Materiale della custodia	Pressofusione di zinco
Dimensioni custodia (senza connettore)	70 mm × 16 mm × 30 mm [2.76 in × 0.63 in × 1.18 in]
Peso (senza cavo, senza connettore)	≈50 g [1.76 oz]
Dati del cavo
Materiale del cavo	TPE-U (PUR)
Diametro del cavo	6,4 mm ± 0,2 mm [0.25 in ± 7.87 mil]
Sezione anima	6× 0,25 mm² [6×24 AWG]
Raggio di curvatura minimo statico/dinamico	5×/10× diametro del cavo
Elementi di collegamento
Collegamento sensore	Connettore maschio a 8 poli M12, codifica A
Dati ambientali
Intervallo di temperatura d'esercizio	da -10 °C a +70 °C [da +14 °F a +158 °F]
Intervallo di temperatura di stoccaggio	da -20 °C a +85 °C [da -4 °F a +185 °F]
Massima umidità relativa dell'aria	95 %, senza condensa
Grado di protezione	IP65; secondo DIN EN 60529:2014-09
Resistenza di isolamento	500 V CA; secondo DIN EN 61439-1:2012-06
CEM	EN 61000-6-2:2005, EN 61000-6-4:2007
Resistenza alle vibrazioni	da 1 a 100 m/s² [da 3.28 a 328.08 ft/s²], da 5 a 15 Hz; da 1 a 100 m/s² [da 3.28 a 328.08 ft/s²] , da 15 a 159 Hz; secondo DIN EN 60068-2-6:2008-10
Resistenza agli urti	800 m/s² [2624.67 ft/s²], 6 ms, secondo DIN EN 60068-2-27:2010-02
Omologazioni
Spazio Economico Europeo	Conformità secondo direttiva CEM 2014/30/EU

Sistema di misurazione (sensore lineare e nastro magnetico)
Metodo di misura	Senza contatto, magnetico assoluto
Risoluzione	10 μm [0.39 mil]
Intervallo di misurazione massimo	10 m [32.81 ft]
Massima velocità di traslazione	4 m/s [8.95 mi/h]
Distanza sensore	1.5 mm [59.06 mil]
